晶振是数字电路设计中关键先生，通常在电路设计当中，晶振都当作数字电路中的心脏部分，数字电路的所有工作都离不开时钟信号，而恰好晶振便是直接控制整个系统正常启动的那个关键按钮，可以说要是有数字电路设计的地方就可以看到晶振。

· 晶振的定义

晶振一般是指石英晶体振荡器和石英晶体谐振器两种，也可以直接叫晶体振荡器。都是利用石英晶体的压电效应制作而成。

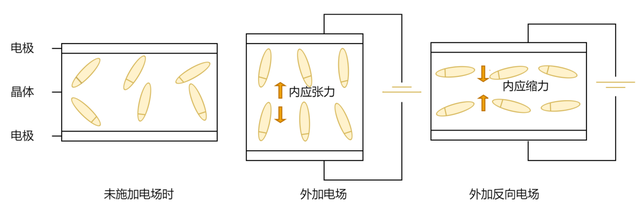

它的工作原理是这样：在晶体两个电极上加上电场后，晶体会发生机械变形，相反的，若是在晶体的两端加上机械压力后，晶体又会产生电场。这种现象是可逆的，所以利用晶体的这种特性，在晶体两端加上交变电压，晶片就会产生机械振动，同时又会产生交变电场。但是晶体产生的这种振动和电场一般都会很小，但只要在某个特定频率下，振幅就会明显增大，就类似我们电路设计者常能见到的LC回路谐振同理。

· 晶振的分类
①无源晶振
无源晶振为晶体，一般是2引脚的无极性器件（部分无源晶振有无极性的固定引脚）。
无源晶振一般需借助于负载电容形成的时钟电路才能产生振荡信号（正弦波信号）。
②有源晶振
有源晶振为振荡器，通常是4个引脚。有源晶振不需要CPU的内部振荡器，产生方波信号。有源晶振供电便能产生一个时钟信号。
有源晶振信号稳定，质量较好，而且连接方式比较简单，精度误差比无源晶振更小，价格比无源晶振稍贵。

· 晶振的基本参数

一般晶振的基本参数有：频率、工作温度、频差、工作电压、匹配电容、封装尺寸、输出方式等。
晶振的核心频率：一般晶振频率的选择取决于频率元器件的要求规定，像MCU一般是一个范围，大部分都是从4M到几十M不等。
晶振的精度：晶振的精度普遍在±5PPM、±10PPM、±20PPM、±50PPM等，高精度的时钟芯片一般在±5PPM之内，一般运用都会选择在±20PPM左右。
晶振的匹配电容：通常通过调整匹配电容的值，可以更改晶振的核心频率，目前在做高精度晶振时，都是用该方法来进行调整。
